功能特性

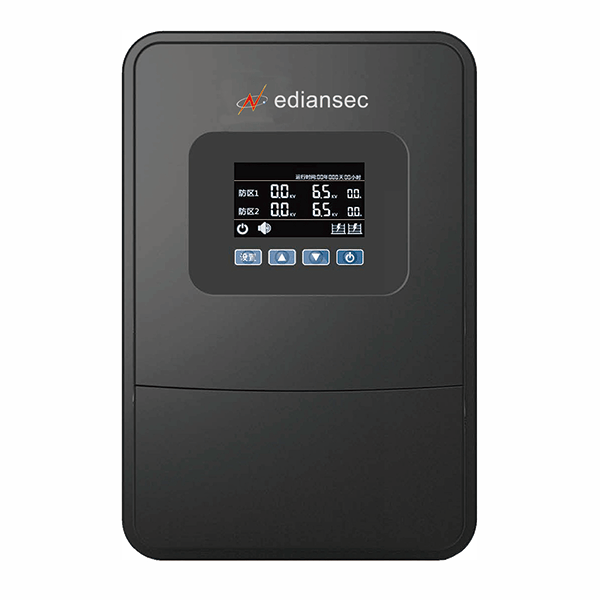

- 4.3英寸的液晶顯示操作屏
- 顯示每個防區的工作電壓值
- 電壓值可無級調控(0.9Kv-6.5Kv)
- 顯示每個防區的工作電流值
- 防區報警顯示圖標,可實時監控每個防區情況,一旦報警被觸發圖標立即閃爍并報警提示
- 內接式螺絲接線端子臺，讓高壓與脈沖連接更可靠、穩定，安全
- 提供1個485通信接口，1個RJ45 10/100M自適應以太網網口
- 通過485通訊接口可直接連接網絡報警主機可雙向控制
- 通過以太網通訊接口RJ45可直接連接交換機與后臺軟件雙向通信
- 多功能繼電器控制可編程輸出繼電器，讓脈沖電子圍欄可與其他安防系統完美的契合。
- 自帶地址碼定位器，內置的撥碼式地址碼模塊，自帶撥碼開關，使用多防區時無須另外增加地址碼模塊。
- 可輸出DC12V、1A的供電，給外接設備供電，無需接入外供電源，節約成本。
- 可接入外部1對開關量輸入集成（例如紅外對射等），由脈沖主機輸出報警信號，可由網絡報警主機統一管理。
|
型號 |
Medal 702N |
Medal 706N |
|
|---|---|---|---|
|
技術參數 |
接線方式 |
4線制 |
6線制 |
|
防區數目 |
雙防區 |
||
|
通信方式 |
RS485，以太網（RJ45） |
||
|
通信線纜長度 |
RS485:1200米（通過光纖連接光端機可不受限） 以太網：≤100m（組網后不受限） |
||
|
報警輸出 |
4路開關量輸出（2路為防區報警輸出，1路為外部開關量報警輸出,1路主機掉電報警輸出） |
||
|
主機輸出電源 |
DC：12V/1A（過載保護） |
||
|
總線接口 |
1個RS485接口，1個以太網RJ45接口 |
||
|
可外接設備 |
網絡報警主機、以太網交換機 |
||
|
輸入集成 |
1對開關量輸入集成 |
||
|
電壓調節 |
無級調控（按0.1KV增減調節） |
||
|
最大負載能力 |
3000歐姆 |
||
|
脈沖峰值 |
5000-10000V |
||
|
脈沖電流超過300mA的持續時間 |
＜1.5ms |
||
|
脈沖周期 |
≥1S |
||
|
脈沖電流電流峰值 |
＜10A |
||
|
脈沖持續時間 |
≤0.1s |
||
|
脈沖最大能量 |
≤5J |
||
|
脈沖最大電量 |
≤2.5mc |
||
|
蓄電池接口 |
1個接口，供蓄電池接入DC 12V |
||
|
電氣參數 |
供電電源 |
AC90-260V，±10%， 50HZ |
|
|
功耗 |
30W |
||
|
工作溫度 |
-30℃ - +55℃，±10% |
||
|
工作濕度 |
10％- 90％ |
||
|
指示方式 |
液晶顯示屏 |
||
|

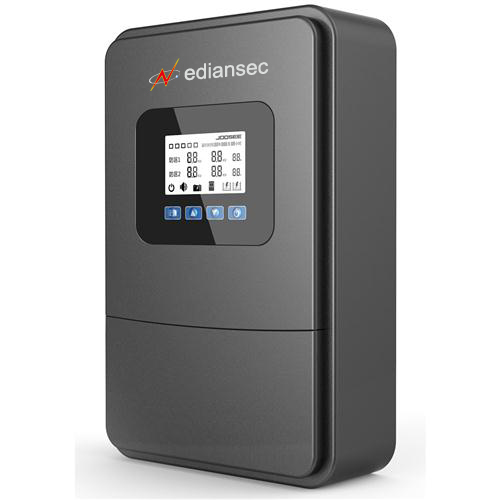

產品外觀設計 |
工業化流線型設計 |
||
|
阻燃系數 |
UL94V-0 |
||
|
材質 |
ABS工程塑料 |
||
|
安裝方式 |
壁掛 |
||
|
尺寸（mm） |
380mm高×255mm寬×100mm深 |
||
|
重量（不包含蓄電池） |
3.8KG |
||
